0x00 简介

SSL/TLS是一种密码通信框架。TLS（Transport Layer Security 传输层安全协议）实际上是 SSL（Secure Sockets Layer 安全套接层）的继承与标准化版本，两者在核心功能上是一脉相承的，但技术上并不完全兼容。

  • 1994年，网景公司（Netscape）为了保障其浏览器与服务器之间的数据传输安全，开发了 SSL 1.0（未公开发布）
  • 1995年发布了 SSL 2.0（存在严重安全漏洞）
  • 1996年发布了 SSL 3.0。SSL 3.0是 TLS 1.0 的直接前身
  • 1999年，互联网工程任务组（IETF）接手了协议的标准化工作，正式发布了 TLS 1.0
  • 2006年，发布了 TLS 1.1，修补了若干安全漏洞
  • 2008年，发布了 TLS 1.2，支持更强大的加密套件，目前较为广泛使用
  • 2018年，发布了 TLS 1.3，大幅简化握手过程，并移除了所有的不安全的加密算法，安全性更高

因为SSL协议与TLS1.0/1.1已经废弃，所以本篇博客只讲TLS1.2与TLS1.3的协议架构

0x01 TLS协议架构

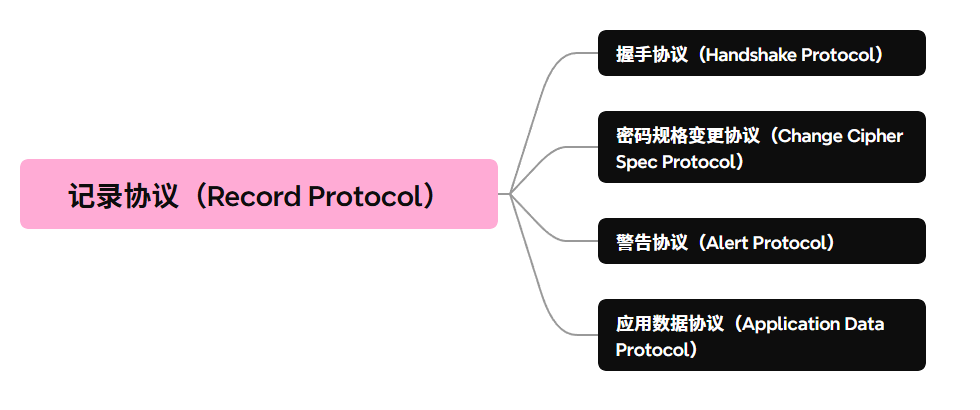

TLS 协议由底层的记录协议（Record Protocol） 和其承载的四种内容类型组成：握手协议（Handshake Protocol）、密码规格变更协议（Change Cipher Spec Protocol）、警告协议（Alert Protocol） 和应用数据协议（Application Data Protocol）。其中前三者协同完成安全连接的建立。

我们可以看到，不同的TLS数据包有着相同的结构，底层的Record Protocol，加上一个子协议，再加上一个消息类型

握手协议 HandShake Protocol

content type：22 0x16

核心职责

在客户端和服务器之间协商安全参数，验证双方身份，并生成共享的会话密钥（Session Key）。

主要功能

  • 协议版本协商：客户端告知支持的 TLS 最高版本，服务器选择最终版本
  • 密码套件协商：客户端列出支持的加密算法组合，服务器选择一个
  • 密钥交换：通过 RSA 或 ECDHE 等方式，安全地生成 Pre-Master Secret
  • 身份认证：服务器（可选客户端）通过数字证书证明身份
  • 握手完整性验证：通过 Finished 消息确认整个握手过程未被篡改

消息类型

类型码 消息名称 发送方 作用
1 Client Hello 客户端 发起握手，发送版本、随机数、密码套件清单
2 Server Hello 服务器 回应协商结果，选择版本、密码套件
11 Certificate 服务器/客户端 发送数字证书链
12 Server Key Exchange 服务器 发送临时 DH 公钥等密钥交换参数（可选）
13 Certificate Request 服务器 请求客户端发送证书（双向认证时）
14 Server Hello Done 服务器 表示服务器初始消息发送完毕
15 Certificate Verify 客户端 证明客户端拥有证书对应的私钥（双向认证时）
16 Client Key Exchange 客户端 发送密钥交换材料（加密的 Pre-Master 或临时公钥）
20 Finished 服务器/客户端 验证握手完整性，是握手阶段第一条加密消息

TLS 1.3 的变化

  • 合并了 Server Key Exchange 和 Certificate 的消息内容
  • 移除了 Change Cipher Spec 协议（不再需要）
  • 除 Client Hello 外，所有握手消息均加密
  • 握手从 2-RTT 减少到 1-RTT

密码规格变更协议 Change Cipher Spec Protocol

content type：20 0x14

核心职责

通知对方，从下一条消息开始，将使用刚刚协商好的加密算法和密钥进行通信。

工作原理

TLS 协议在内部维护两个加密状态：

  • 当前状态（current state）：正在使用的加密参数（握手完成前为 null 加密）
  • 挂起状态（pending state）：刚刚协商好的新加密参数（尚未启用）

发送 Change Cipher Spec 的瞬间，当前状态参数变为挂起状态参数。此后，发送方发送的所有消息都会使用新密钥加密。

TLS 1.3 的变化

TLS 1.3 完全移除了 Change Cipher Spec 协议。原因：

  • 握手过程大幅简化，不再需要显式的切换信号
  • 加密范围扩展到整个握手过程（Client Hello 除外），切换时机隐式确定

警告协议 Alert Protocol

content type：21 0x15

核心职责

在 TLS 连接过程中报告错误、异常或状态变化。

消息结构

每条警告消息固定 2 个字节：

1
2
3
4
struct {
    AlertLevel level;        // 1 字节：<span class="keyword">严重级别</span>
    AlertDescription description; // 1 字节：<span class="keyword">具体描述</span>
} Alert;

严重级别

值 级别 含义 行为
1 warning 警告 连接可继续（如 close_notify）
2 fatal 致命错误 发送后必须立即断开连接

常见描述类型

值 描述 级别 含义
0 close_notify warning 正常关闭连接（不是错误）
10 unexpected_message fatal 收到了不该收到的消息
20 bad_record_mac fatal 解密或 MAC 校验失败
21 decryption_failed fatal 解密失败（已废弃，易受攻击）
40 handshake_failure fatal 握手协商失败
42 bad_certificate warning 证书损坏或无效
43 unsupported_certificate warning 不支持的证书类型
44 certificate_revoked warning 证书已被吊销
45 certificate_expired warning 证书已过期
46 certificate_unknown warning 证书其他问题
47 illegal_parameter fatal 参数非法
48 unknown_ca fatal 未知的 CA（证书链不完整）
49 access_denied fatal 访问被拒绝
70 protocol_version fatal 协议版本不匹配
71 insufficient_security fatal 安全级别不足
86 certificate_required fatal 需要客户端证书但未提供
112 no_application_protocol fatal ALPN 协商失败

应用数据协议 Application Data Protocol

content type：23 0x17

核心职责

承载上层应用的真实数据（如 HTTP 请求/响应、FTP 数据、邮件内容等）。

0x02 TLS握手

这一章将会介绍 TLS 协议的握手过程

TLS 1.2 握手过程

  1. 第一个发起握手的数据包由客户端发出，用于协商版本、密码套件等信息

    Handshake Protocol: Client Hello

    1. Version：发送可用版本号
    2. Random（客户端随机数）：由客户端生成的随机数，用来生成对称密钥
    • 在 TLS 1.2 中，最终用于加密数据的 Master Secret 是由 Pre-Master Secret、固定标签"Master Secret"、双方随机数的拼接（Client Random + Server Random）通过伪随机函数（PRF）计算得出的。然后，Master Secret 又会结合 Client Random 和 Server Random，派生出实际加密数据的对称加密密钥、初始化向量（IV）、消息认证码密钥（MAC Key）
    • 随机数的前 4 字节为时间戳，后 28 字节由操作系统提供的密码学安全伪随机数生成器（CSPRNG）生成

    1. Cipher Suites：可用的密码套件清单

    2. Compression Methods：可用的压缩方式清单

    • 该字段是 TLS 1.2 及以前版本中，用于协商在加密前是否压缩应用数据的一个字段。2012 年的 CRIME 攻击证明 TLS 压缩是致命的，所有现代实现都禁用了它。你看到的清单里只有 null 一个选项，且很多抓包工具为了界面简洁，默认不展开显示这个单一值的字段。在 TLS 1.3 已经删除了这一字段
    1. Extensions：扩展字段

  2. 第二个数据包由服务器端发出，用于确认版本、密码套件等信息

    Handshake Protocol: Server Hello

    1. Version：发送使用的版本号
    2. Random（服务器随机数）：由服务器端生成的随机数，用来生成对称密钥
    3. Cipher Suite：使用的密码套件
    4. Compression Method：使用的压缩方式
    5. Extensions：扩展字段

    Handshake Protocol: Certificate：服务器发送自己的证书链

    Handshake Protocol: Server Key Exchange：当服务器的证书不包含足够的信息来完成密钥交换时，由服务器额外发送自己的密钥交换参数

    Handshake Protocol: Server Hello Done：告诉客户端消息结束了

  3. 第三个数据包由客户端发出，用于发送自己的密钥交换参数

    Handshake Protocol: Client Key Exchange：客户端发送自己的密钥交换参数

    Change Cipher Spec Protocol: Change Cipher Spec：表示客户端之后的消息进行加密

    Handshake Protocol: Finished：客户端握手协议结束，我们在实际抓包过程中可能看不到这个消息，因为已经被加密了，抓包工具解析不了

  4. 第四个数据包由服务器端发出，用于发送自己的密钥交换参数

    Change Cipher Spec Protocol: Change Cipher Spec：表示服务器之后的消息进行加密

    Handshake Protocol: Finished：服务器握手协议结束

TLS 1.3 握手过程

TLS 1.3（RFC 8446）大幅简化了握手流程。虽然你会在抓包中看到 Change Cipher Spec 消息，但这是为了兼容中间设备（防火墙、负载均衡器等）而发送的无实际作用的填充包，不是 TLS 1.3 协议本身需要的步骤。

  1. TLS 1.3 的数据包不再发送 Compression Methods，通过 key_share 扩展，提前发送临时公钥，减少了一次往返

    Handshake Protocol: Client Hello

  2. 服务器响应

    Handshake Protocol: Server Hello

    Handshake Protocol: Encrypted Handshake Message：从这条消息开始，所有后续消息都已加密。它实际包含以下多条握手子消息：

    • Encrypted Extensions：服务器发送其他扩展
    • Certificate：服务器发送自己的证书链
    • Certificate Verify：服务器发送自己的证书验证信息
    • Finished：服务器发送第一条加密后的握手验证消息，确认握手完整性

  3. 最后客户端发送 Finished 消息

    Handshake Protocol: Finished
